Stationäre Atemluftversorgung BR55 von BartelsRieger
Produktinformationen "Stationäre Atemluftversorgung BR55 von BartelsRieger"

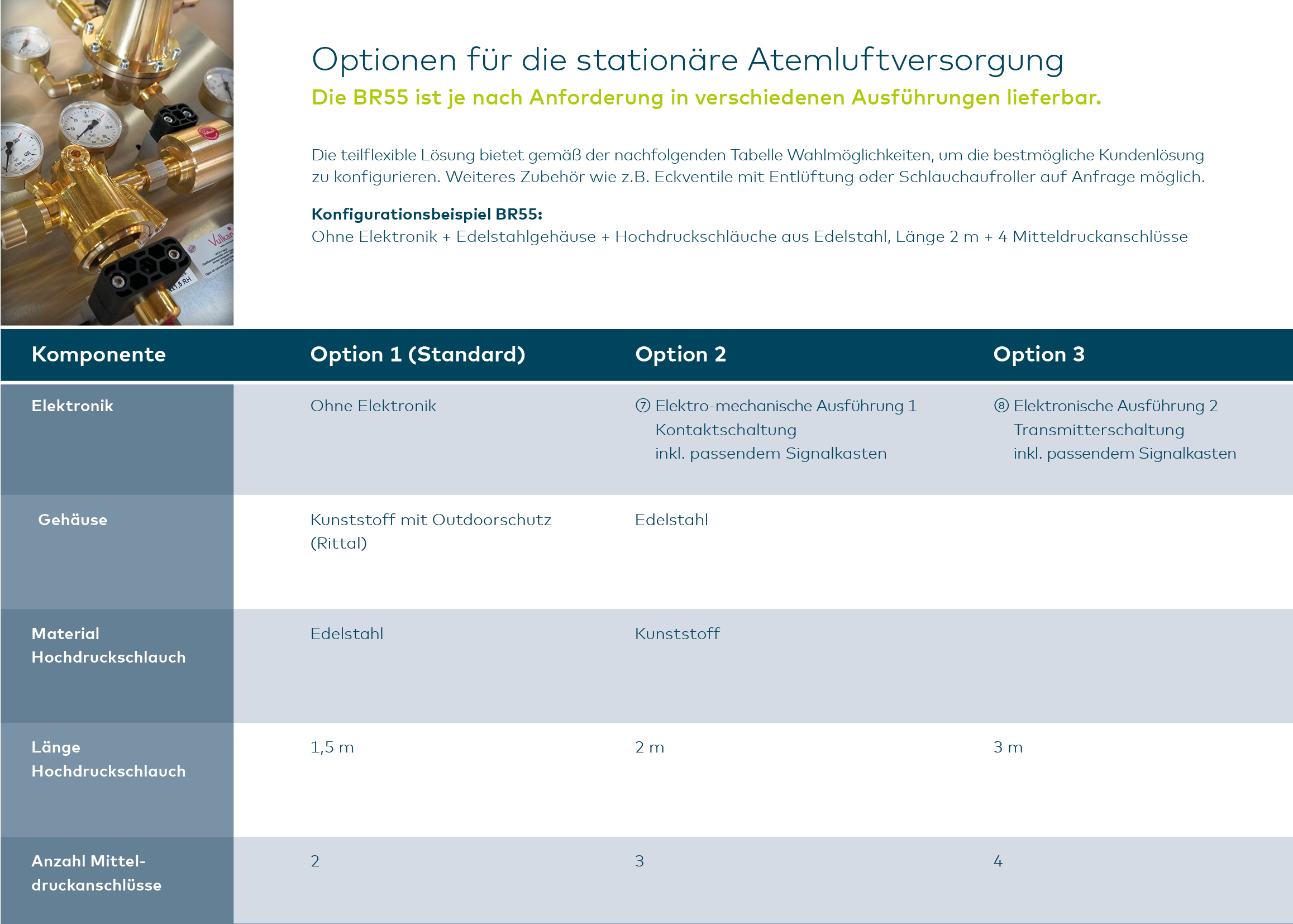

Teilflexible Lösung für hohen Luftbedarf

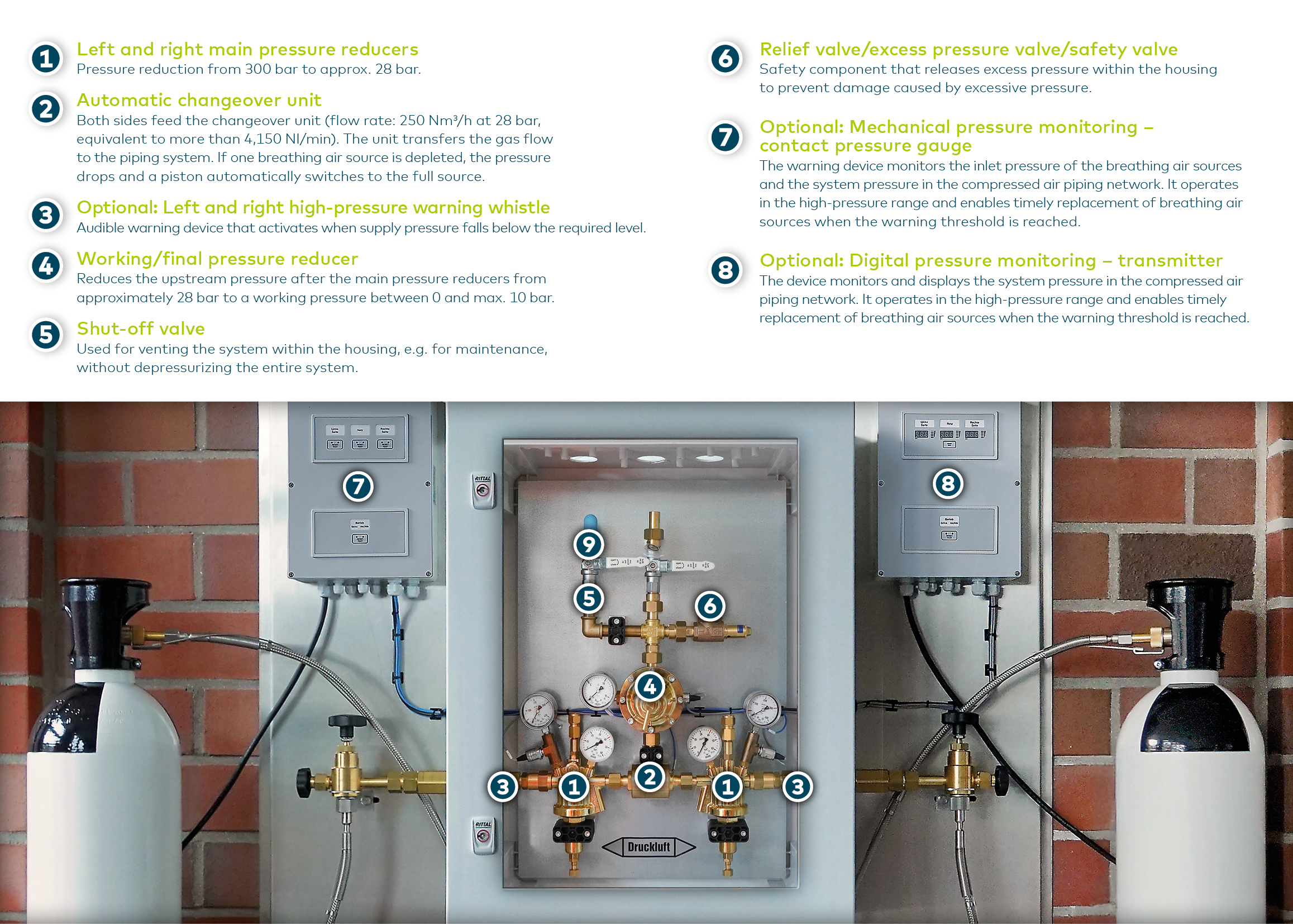

Funktionserklärung und Absicherung der Atemluftstation BR 55
Die automatische Umschaltgruppe BR55 ist für den Betrieb mit Atem-luftflaschen oder Flaschenbündeln mit einem maximalem Fülldruck von 300 bar ausgelegt. Das System ist auf Wunsch skalierbar durch eingangsseitige Sammelleitungen (Vareo Verteilerstationen), sodass mehrere Flaschen/Bündel gleichzeitig angeschlossen werden können.
Hochdruck wird in einer ersten Stufe durch Hauptdruckminderer links wie rechts auf einen Leitungsdruck auf ca. 28 bar reduziert. Ein sich anschließender Arbeitsdruckminderer sorgt für die Bereitstellung des benötigten Arbeitsdrucks (zwischen 0 und 10 bar). Die Atemluftstation ist für eine maximale Leistung von 250 Nm³/h bei 28 bar ausgelegt. Sie ist durch 1 Abblaseventil abgesichert, das so ausgelegt ist, dass eine Drucküberschreitung der einzelnen Komponenten bei einem Defekt ausgeschlossen wird.
Technische Daten:
- PED 97/23/EG Druckgeräterichtlinie
- Standardmäßiger Technikschutz durch robustes Gehäuse
- Grundplatte aus Edelstahl
- Absperrventile: zwei eingangsseitig, eins ausgangsseitig
- Zwei fest voreingestellte Hauptdruckminderer mit jeweils einem Hochdruck- und Mitteldruck-Manometer
- Reduktion von 300 bar auf ca. 25–35 bar (werksseitig eingestellt); Typischer Nennwert: ≈28 bar
- 250 Nm³/h bei 28 bar
- Entspricht > 4.150 Nl/min
- Automatischer Umschaltblock
- Automatisches Umschalten bei ca. 3-4 bar Druckdifferenz
- Einstellbar 0-10 bar über nachgeschalteten Arbeitsdruckminderer
- Abblaseventil
100% kontinuierliche Luftversorgung
100% kontinuierliche (Druck-)Überwachung
100% Systemlösung für jeden stationären Bedarf
Unendlich skalierbarer Luftvorrat
